Introdução
Este documento tem como objetivo auxiliar os usuários na utilização do aplicativo "Código de Cores para Resistências", desenvolvido em Borland C++ há cerca de 20 anos. O programa permite visualizar as faixas de cores correspondentes a um valor de resistência elétrica, facilitando a identificação de resistores físicos.

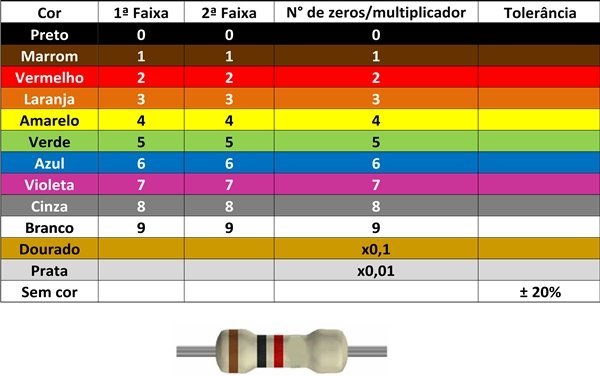

Tabela de Cores para Resistores
Abaixo está a tabela padrão de cores utilizada para identificar os valores dos resistores:
Dígitos e Multiplicadores
|
Cor |
Dígito |
Multiplicador |
|
Preto |
0 |
x1 |
|
Marrom |
1 |
x10 |
|
Vermelho |
2 |
x100 |
|
Laranja |
3 |
x1.000 |
|
Amarelo |
4 |
x10.000 |
|
Verde |
5 |
x100.000 |
|
Azul |
6 |
x1.000.000 |
|
Violeta |
7 |
x10.000.000 |
|
Cinza |
8 |
x100.000.000 |
|
Branco |
9 |
x1.000.000.000 |
|
Ouro |
— |
x0,1 |
|
Prata |
— |
x0,01 |
Como Interpretar a Tabela
Um resistor de 5 faixas segue a seguinte lógica:
1ª Faixa: Primeiro dígito
2ª Faixa: Segundo dígito
3ª Faixa: Terceiro dígito (em resistores de precisão)
4ª Faixa: Multiplicador
5ª Faixa: Tolerância
Fonte: https://www.mundodaeletrica.com.br/y/766/3-faixas-600.webp
Exemplo: Um resistor com faixas Amarela, Vermelha, Verde, Ouro representa:
1º dígito: 4 (Amarelo)
2º dígito: 2 (Vermelho)
Multiplicador: x100.000 (Verde)
Tolerância: ±5% (Ouro)
Resultado: 4.200.000 ohms ±5%

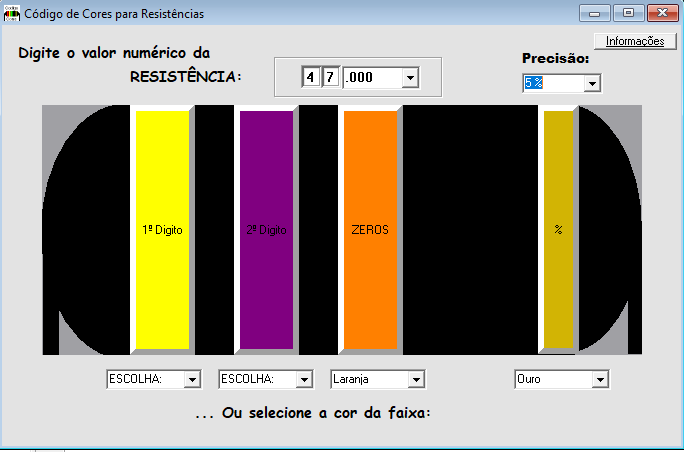

Como Usar o Aplicativo
1 - Digite o valor da resistência no campo indicado (por exemplo, 47000).
2 - Selecione a precisão desejada (por padrão, 5%).
O aplicativo exibirá:
As faixas de cores correspondentes ao valor digitado.
A imagem de um resistor com as faixas coloridas aplicadas.
https://www.martelli.dev.br/Downloads/ProjectCodCores_v_2.zip
Alternativamente, você pode selecionar manualmente as cores das faixas para descobrir o valor correspondente.
Observações
O aplicativo foi desenvolvido para facilitar o aprendizado e a identificação rápida de resistores.
A interface gráfica permite visualização intuitiva e interativa.
Ideal para estudantes, técnicos e engenheiros eletrônicos.
Conclusão
Este guia fornece as informações essenciais para interpretar corretamente os códigos de cores dos resistores e utilizar o aplicativo com eficiência. Com ele, é possível identificar resistores com precisão e rapidez.
Aviso:

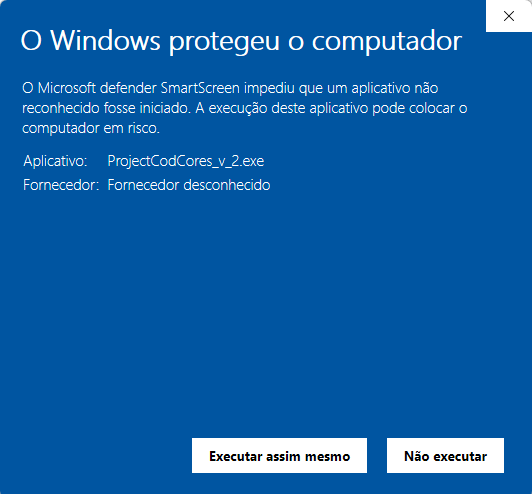

Isso acontece porque os certificados digitais são antigos e o Windows não reconhece, por isso aparece esta mensagem, clicando no botão no botão "Executar assim mesmo" já abre a janela principal do app.
Em breve haverá uma versão web que poderá ser acessada inclusive pelo Smartphone conectado a internet.
